项目 | 参数 |
型号 | P1.25 | P1.538 | P1.86 | P2 | P2.5 |
|
模组尺寸；箱体尺寸 (W×H) | 320*160 640*480 640*640 |
封装 | LED灯珠采用SMD表贴封装 |
模组厚度 （D) | 17mm |
单点校正 | 支持 | 支持 | 支持 | 支持 | 支持 |
控制方式 | 同步 | 同步 | 同步 | 同步 | 同步 |
亮度调节范围 | 0-100无级调节 |
工作温度范围 | -20 ℃ 至 50 ℃ |
工作湿度范围 | 10 %- 80% RH 无凝结 |
存储温度范围 | -20 ℃ 至 60 ℃ |
工作电压 | AC100-240V |
|
显示屏亮度 | 0-1800 可调，具有蓝光抑制功能，亮度衰减率≤5%/Y |
|
亮度均匀性 | ≥99%；按照 SJ/T 11141-2017《发光二极管(LED)显示屏通用规范》5.10.6规定：C 级，BJ：24； |
发光点中心距偏差 | ≤0.8% |
低亮高灰 | 支持PWM灰阶控制技术提升低灰视觉效果 |
显示屏图像主观质量 | LED 显示屏图像主观质量评价优级，评分5分；同时支持 4K、8K 超清技术，符合 LED 显示屏绿色健康分级认证技术；图像处理功能：具体视频降噪、增强、运动补偿、色坐标色彩变换等图像处理功能；钝化处理功能，支持多色域转换；支持 HDR 高动范围图像技术显示；符合 4K 超高清显示认证与 HDR 显示认证要求； |
材质 | 内部线材使用低烟无卤素环保线材；套件材料采用聚碳酸酯和玻璃纤维材质 |
模组机械强度 | ≥25MP |
功耗 | 最大功耗≤255W/㎡；平均功耗≤86W/㎡ |
色域覆盖率 | 120% YIQ (NTSC) / 170% YUV (PAL) |
信号传输 | 采用数字化网络传输技术或标准化HDCP传输技术，支持Tyte-C接口、光纤接口或者HDCP协议的接口实现5G大带载带宽传输 |
能源效率 | 能效1级，≥3.2cd/w |
具备防碰撞焊盘技术LED | 支持模组级的LED 灯防撞灯保护装置 |
通过灯珠推力测试 | 随机选择LED灯珠，在灯珠四侧以水平夹角45°的方向施加推力 12N,灯珠未破碎或脱落 |
对地漏电流 | 依据 SJ/T11281-2017《发光二极管（LED）显示屏测试方法》，在1.1 倍额定电源电压下，测试样品的电源线对金属外框间的对地漏电流≤ 2mA/m㎡（交流有效值） |
供电要求 | AC：220×（1±10%）V、50×（1±5%）Hz |
PCB设计 | 灯驱合一，多层电路板沉金工艺设计，具备独特的消隐、节能功能；有效耐 CAF 离子转移；板厚≥1.6mm，铜厚≥1 盎司，TG≥150 |
对比度/刷新率 | 动态对比度：≥12000:1静态对比度：≥100000:1；刷新率：支持通过配套软件调节刷新率的设置选项，刷新率720Hz-4620Hz； |
系统安全设计 | 具有软件加密功能：系统登录授权，系统配置文件加密保存，无法被其他同类软件直接读取；产品安全设计;屏体不采用通用视频接口，屏体驱动卡及程序为加密设计，不易被通用产品劫持播放，未经加密调试的控制系统无法直接驱动大屏显示;显示屏具有加密功能以保障播放内容不被篡改 |
LED灯珠波长范围 | 芯片的波长误差值在±1nm 之内，每个灯芯的亮度误差在 5%之内 |
色温 | 色（K）：1000-20000 可调；当色温为6500K 时，100%，75%，50%，25%四档电平白场调节色温误差应＜200K；视觉舒适度，（VICO 指数）0-1 级 |
灰度等级 | 24位；灰度等级：65536级；存储功能;数据记忆储存于 LED 显示模块箱体中，更换箱体设备时，无需重新设定参数 |
色度均匀性（校正后） | ±0.001Cx，Cy之内 |
自检技术 | 可实现LED单点检测，通讯检测，温度检测，电源检测，温度监控；可实现远程监督控制，对可能发生的潜在故障记录日志，并向操作员发出警报信号；可一键自检； |
像素点失控（坏点）率 | ≤1/150000；表面温升：最大亮度白色连续工作2小时，表面温升小于20℃（温升20K）； |
平均修复时间（MTTR） | 平均修复时间（MTTR）：≤2分钟；平均无故障时间（MTBF）：≥15000小时；使用寿命：≥100000小时； |
噪声测试 | 室温：25℃ 湿度：40%RH大气压力：100.2Kpa屏前、屏后、屏左、屏右 1m 处噪声声压<3db； |
光生物安全 | 依据:IEC 62471:206标准进行光生物安全及蓝光危害评估检测 无危害类 |
有害物质检测 | 符合 GB/T 26572-2011 电子电气产品六种限用物质（铅、汞、镉、六价铬、多溴联苯、多溴二苯醚）的要求;防毒辐射污染;通过 BS6853 有毒烟雾测试，毒性指数 R 值小于 0.5 |
可视角 | 水平视角≥175° 垂直视角≥175° |
低亮高灰 | 支持软件实现不同亮度情况下，灰度 10-24bit 任意设置，100%亮度时，24bit 灰度，刷新率不低于 3840Hz;50%亮度时，18bit 灰度，刷新率不低于3000Hz 任意灰度设置 |
抗电强度试验 | 电源插头或电源引入端与外壳裸露金属部件之间，应能承受1.5KV交流电压，历时1min的抗电强度试验，应无击穿和飞弧现象；电流增益调节级别：≥ 8位；泄露电流试验：不大于5mA(AC峰值）；绝缘电阻≥5000兆欧； |
远程监控 | 可实现远程监督控制，对可能发生的潜在故障记录日志，并向操作员发出警报信号，具有环境监测告警功能，通过传感器实现系统电压，电流，温湿度，烟雾数据监测及过阀值软 件提示告警，警铃鸣响功能。具有数据保存、导出功能，能够设置保存数据天数，频次； |
盐雾试验 | 符合10级要求 |
换帧频率 | 50Hz、60Hz、120Hz、240Hz； |
模组间相对错位均值 | ≤0.05mm；平整度等级P≤0.05mm |
电源功率因数 | LED 显示屏供电电源的功率因数不小于95%，转换效率不小于86%；供电方式：支持电源均流DC4.2V-DC5V及电源双输出电压 DC2.8V/DC3.8V； |
热插拔 | LED 显示屏支持不关屏热插拔抢修维护功能 |

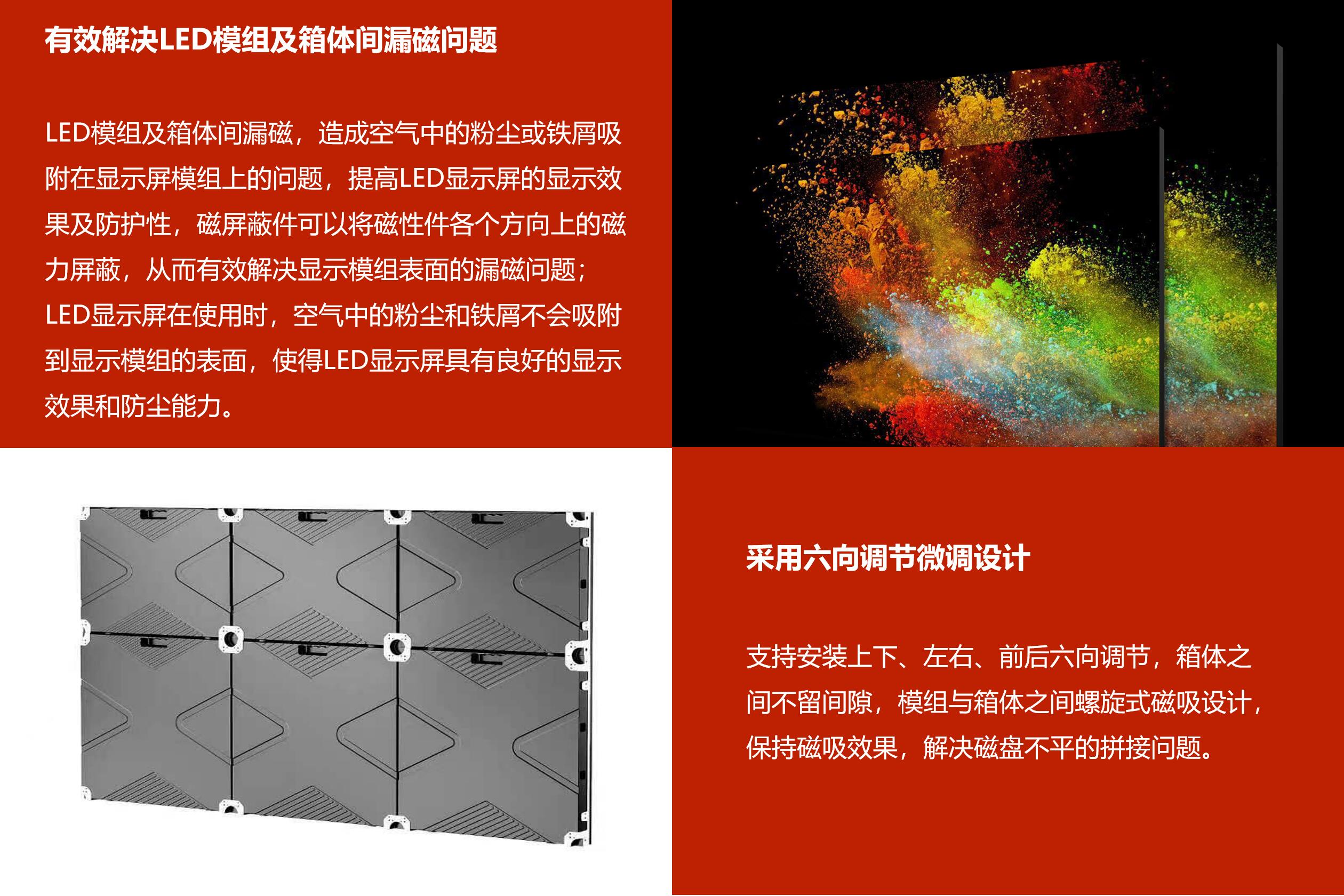

维护方式 | 前维护，模组与单元箱体间采用磁吸固定方式，磁吸固定点≥8个 |
智能节电功能 | 带电黑屏节电功能，开启智能节电功能比没有开启节能45%； |
机械性能 | 设备在正常工作条件下，连读工作 7*24H（168H），不出现电、机械或操作系统的故障 |
LED显示屏性能 | .LED显示屏通过过流、断路、短路、过压、欠压、超温、超负荷、断电等测试 |
单点校正功能 | 支持单点亮度色度校正功能，校正后亮度损失<5% |
视觉舒适度 | 视觉舒适度（VICO 指数）范围在 0-1 级，满足CSA035.2-2017 标准 |
摩尔纹 | 显示屏支持抑制摩尔纹功能，减轻摩尔纹视觉主观效果 80% |
软件功能 | LED显示屏可实现实时监控显示屏工作状态，具有故障自动告警功能，发生故障立即发消息到指定邮箱，及时处理；LED显示屏具有多点测温系统，均衡散热，防止局部温度过高造成色彩漂移，并提高显示屏寿命 |
除湿模式 | 系统支持自动检测长时间没有使用屏体，将启动除湿模式30min，使屏体从10%到100%零度逐步显示，提升产品稳定性 |
存储功能 | 支持掉电存储功能，不丢失数据，上电自动恢复，无需重复配置 |
具备划痕性能技术 | 表面硬度≥5H |
具有隐亮消除功能 | 无隐亮，全黑场信号下灯管发光；正常工作时显示画面无重影和拖尾现象，无几何失真和非线性失真；具备毛毛虫现象消除功能，显示画面无单列或单行像素失控现象且系统具备掉电储存功能。支持不关电热拔抢修功能 |
抗震等级 | ＞10级 |
温升 | 按GB 4943.1-2022《信息技术设备的安全》的规定进行，LED 显示屏在满负荷工作 30min 后用测温计测试各可触及点温度，LED显示屏正常使用时在达到热平衡后，屏体结构的金属部分的温升应不超过35K，绝缘材料温升应不超过35K |
灯珠推力测试 | 随机选择LED灯珠，在灯珠四侧以水平夹角45°的方向施加推力 12N,灯珠未破碎或脱落 |
防护等级 | 防尘(后侧 IP5X)试验后样品无进尘现象；防水(后侧 IPX3)试验后样品内部无水进入；防撞(后侧 IK10)试验后样品内部无撞坏现象； |
